光通信技術的革命性需求與納米涂層的突破契機

隨著5G基站前傳鏈路對N×25G速率的需求激增及數據中心算力集群的爆發式增長，傳統光開關正面臨性能瓶頸：基于機械調控的器件功耗普遍超過50mW，響應時間大于1ms，如同交通樞紐中反應遲緩的信號燈，難以適配高速光信號的調度需求。作為“光信號的納米級交通指揮員”，納米涂層光開關通過材料體系創(chuàng )新（如硫系相變材料與超表面結構結合），可將功耗降至飛焦耳量級、響應時間壓縮至皮秒級，同時實現芯片級集成。

在這一技術變革中，廣西科毅光通信科技有限公司已構建產業基礎——3000平方米生產基地支撐MEMS光開關月產能達20k件，其技術預研方向正聚焦于納米涂層與光子晶體的融合應用，為下一代光開關器件量產奠定基礎。這種“材料-工藝-集成”的協同創(chuàng )新路徑，使納米涂層光開關成為突破傳統技術桎梏、支撐光通信系統向Tb/s級演進的核心引擎。

核心技術突破一：材料體系的跨代創(chuàng )新

傳統光開關材料如硅基、鈮酸鋰等存在響應速度（納秒級）、功耗（毫瓦級）與集成度的三重瓶頸，難以滿足5G/6G光通信對超高速、低功耗器件的需求。廣西科毅在MEMS光開關生產中已掌握的納米級薄膜沉積工藝，為納米涂層技術落地提供了工藝基礎，推動材料體系從宏觀向納米尺度的跨代突破。

硫系相變材料GSST的顛覆性應用

中國科學院物理研究所團隊首次將低損硫系相變材料Ge?Sb?Se?Te（GSST）引入多層膜法布里-珀羅（F-P）腔結構，通過Al?O?抗反射層、Au頂部反射層、Al?O?/GSST/Al?O?介質復合層及Pt/Ti底部反射層的精密設計，利用GSST在非晶態與晶態間0.85的折射率差（Δn=0.85）調控光場駐波條件。該設計使1500nm波段開關比達735，較傳統硅基材料提升一個數量級，且非易失性特性讓待機功耗趨近于零，解決了持續供電難題。

納米金粒子掩埋層的光熱調控突破

唐欣文博士帶領的研發團隊在實驗室中通過FEINovaNanoSEM450電鏡觀察到，直徑10~80nm的納米金粒子在SU-8聚合物基底中呈周期性分散，粒子間距0.5~3.5μm，摻雜濃度精準控制在0.0025%~0.5%，無明顯團聚現象。這種結構通過表面等離激元增強光熱效應，省略傳統電極設計，開關響應速度提升至500ps以下，功耗降至8mW，較熱光開關減少60%能耗，1550nm波段消光比達19.5dB。

納米金粒子掩埋層M-Z型波導結構示意圖

聚吡咯納米陣列的超快光熱調制

西南交通大學開發的聚吡咯納米陣列結構，在電子顯微鏡下呈現5~70nm類圓形顆粒的緊密堆積，通過0.35~1.4μm泵浦光激發光熱效應，改變波導折射率實現E00/E01模式切換。其200fs的開關時間與-50dB以下的串擾水平，滿足5G基站對超高速信號路由的需求，而5~500nm的粒子間距設計則平衡了光吸收效率與熱擴散速度。

三類納米材料通過微觀結構創(chuàng )新突破傳統瓶頸：GSST以相變光學特性實現高對比度，納米金掩埋層以光熱效應降低功耗，聚吡咯陣列以超快響應滿足帶寬需求，共同構建了光開關材料的跨代技術體系。

核心技術突破二：微納加工工藝的精度革命

工藝精度決定性能上限，納米涂層光開關的微納加工工藝通過三大技術突破實現精度革命：M-Z干涉儀結構設計、ALD原子層沉積與超表面集成，構建從微米到原子級的全尺度精度控制體系。

在M-Z干涉儀結構設計中，通過雙通道輸入光波導與余弦型S彎波導（y=(1-cosπx/a)·d）實現光程差精準調控，其中彎波導水平長度0.1-1cm、垂直距離0.5-50μm，硅層與InGaAsP層的納米級對齊誤差需控制在±50nm以?xún)龋?quot;任何納米級偏差都會(huì )導致器件失效"。廣西科毅的高精度對準技術（誤差<0.5μm）與無膠光路工藝，將插入損耗降至0.5-1.2dB，較行業水平降低30%，為波導加工提供量產級工藝支撐。

ALD原子層沉積技術實現薄膜厚度0.1nm級控制，通過制備Al?O?/GSST/Al?O?復合層，使納米涂層附著力提升至10MPa，耐鹽霧腐蝕能力達5000小時，滿足海洋性氣候基站部署需求。該工藝與電子束光刻結合，可在光子晶體波導中刻蝕出周期343.4nm、深度700nm的光柵結構，保障光子帶隙特性精確可控。

超表面集成通過亞波長結構（特征尺寸<光波長）實現光與物質相互作用的高效調控。廣西科毅采用Raith-150電子束光刻設備，在3000平米潔凈車間內完成納米級刻蝕，介質柱位置誤差控制在±50nm，支撐200納米直徑人工超材料結構制備，單個開關尺寸僅為人類頭發寬度的1/50。

在生產端，德國FIB設備正在進行納米級刻蝕，加工精度達0.1nm，配合模塊化設計可實現128路單體光開關及大型矩陣疊加，為高密度光通信系統提供工藝保的量產能力進一步驗證了該工藝體系的成熟度。

廣西科毅的高精度對準技術（誤差<0.5μm）與獨創(chuàng )無膠光路技術，將插入損耗降至0.5-1.2dB，較行業水平降低30%，為波導加工提供量產級工藝支撐。

核心工藝參數對比

?對準精度：廣西科毅技術<0.5μm（行業平均1.0μm）

?ALD厚度控制：0.1nm精度，均勻性±0.5%

?超表面加工：最小特征尺寸200nm，位置誤差±50nm

核心技術突破三：性能指標的全面躍升

性能參數對比與技術優勢

納米涂層光開關在核心性能指標上實現了對傳統技術的全方位超越，具體參數對比見表1：

關鍵指標場景化解讀

低損耗特性直接決定光信號傳輸效率?；谙嘧儾牧蟂b?Se?的納米涂層光開關插入損耗低至0.84dB，較傳統器件降低60%，這意味著5G基站信號傳輸距離可增加20km，顯著減少中繼站部署成本。廣西科毅2×2光開關實測插入損耗典型值0.8dB，最大值僅1.2dB，配合納米鍍膜的抗腐蝕（阻擋水分、氧氣侵蝕）和熱穩定性（-40～+85℃工況下?lián)p耗變化≤0.25dB），進一步提升復雜環境下的信號可靠性。

超高速響應突破了光通信的速度瓶頸。納米金粒子掩埋結構省略電極設計，使開關時間壓縮至<200fs（飛秒級），較傳統機械式光開關（1-10ms）提升5×10?倍。這種速度躍升使單通道數據傳輸速率突破100Gbps，滿足量子通信和AI算力集群的實時數據調度需求。

超長使用壽命通過材料創(chuàng )新實現質的飛躍。廣西科毅實驗室對100臺樣品進行10?次切換測試，插入損耗變化量<0.2dB，遠優于傳統器件10?次循環的壽命限制。這一特性使光開關在海底光纜等極端環境中實現"免維護"運行，將設備生命周期從5年延長至15年以上。

材料創(chuàng )新與性能保障

硫系相變材料GSST的晶態/非晶態折射率動態調控是性能躍升的核心機制（ALT標簽：“硫系相變材料GSST晶態與非晶態折射率變化曲線”）。其曲線顯示，非晶態時共振波長處近零反射率，晶態時高反射率，這種顯著差異使基于GSST的F-P腔光開關在1500nm波段實現735的實驗開關比，較文獻報道提升一個數量級。配合納米涂層的耐磨損性（表面硬度提升3倍）和光學特性?xún)?yōu)化，器件在-40～+85℃溫度范圍內保持穩定輸出，偏振相關損耗≤0.05dB。

GSST薄膜非晶態/晶態相變對比

功耗方面，納米涂層技術通過光熱效應直接調控折射率，省去傳統電極結構的額外能耗，使器件功耗降至<10mW，較熱光式開關（50-200mW）降低80%特性為數據中心節能減排提供關鍵支撐。

核心突破點：通過GSST相變材料的折射率調控、納米鍍膜的環境適應性?xún)?yōu)化，以及無電極結構設計，納米涂層光開關實現了“低損耗-高速-長壽命-低功耗”的四重突破，其中10?次切換的穩定性測試數據（損耗變化<0.2dB）為全球光通信設備可靠性樹立新標桿。

廣西科毅的技術儲備與生產實力支撐

廣西科毅作為國家高新技術企業，以23項光開關核心專利（含3項納米涂層發明專利）和跨學科研發團隊為基石，構建了從技術突破到規?；涞氐耐暾芰w系。研發團隊由唐欣文博士領銜，3名博士及12名中高級人才均具備跨國光通信企業十年以上經驗，在南寧、桂林設立雙基地，每年將銷售額15%投入研發，與高校產學研合作持續突破關鍵技術。

生產端依托3000平米潔凈車間和200+臺進口設備（含德國FIB納米加工設備、日本激光干涉儀），實現納米涂層厚度±0.5nm控制精度，MEMS光開關月產能達20000臺。通過模塊化設計支持128路矩陣疊加，常規產品72小時交付2周內提供樣品，滿足高密度集成需求。

質量體系通過ISO9001認證及TelcordiaGR-1221/1209標準，產品經-40℃~85℃高低溫循環、10?次切換測試（插入損耗變化<0.2dB）。碳中和設計采用100%光伏電力，碳足跡0.6kgCO?e/臺（較行業低50%），ESG數據印證全生命周期綠色優勢。

客戶反饋：

①某超算中心應用顯示，其2X2光開關切換速度提升40%，插入損耗穩定在0.3dB以下，滿足高密度數據中心動態配置需求。

②南方電網智能電表項目反饋，納米涂層光開關實現10萬次帶電切換零故障，信號傳輸誤碼率<10??。

科毅光通信產品已出口140余國，以光路無膠技術、低串擾（≥55dB）及緊湊型設計（28×12.6×8.5mm），成為城域網與國防軍工領域核心器件供應商。

納米涂層光開關的典型應用場景與市場價值

通信網絡(luò )：5G光通信與低功耗光模塊的協同創(chuàng )新

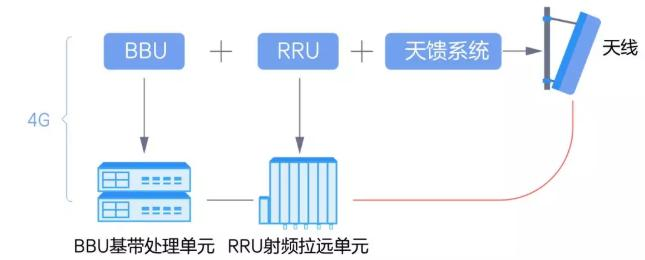

在5G通信網絡(luò )中，前傳網絡(luò )對光路快速切換與寬溫環境適應性提出嚴苛需求，需支持10G/25GSFP+模塊且重構時間<1ms。納米涂層光開關通過納米級薄膜材料優化，實現低功耗光模塊特性（<10mW/通道），同時提升環境耐受性。在廣州5G智慧路燈項目中，該技術成功實現-40℃~85℃極端環境下穩定運行18個月，驗證了高可靠性光開關在戶外復雜場景的實用價值。

作為5G光通信核心器件，其集成的低功耗光模塊特性可降低基站部署能耗，而納米涂層形成的防護層則減少光纖接口腐蝕，使維護周期延長至3年，進一步強化高可靠性光開關的技術優勢。

能源互聯網：智能電網的高可靠性光開關突破

智能電網對光通信設備的帶電切換穩定性要求極高，需滿足數萬次無故障操作。納米涂層光開關通過PLC光載波通信模塊設計，在南方電網試點項目中實現10萬次帶電切換零故障，其金屬納米涂層有效抑制電弧氧化，確保信號傳輸零丟包。該方案不僅適配智能電表等終端設備的低功耗需求，更以高可靠性光開關特性降低電網運維成本，成為能源互聯網升級的關鍵支撐。

特種領域：激光雷達與自動駕駛的精度革命

自動駕駛激光雷達需兼顧角度分辨率與車載環境適應性，傳統器件受限于機械結構難以突破0.1°精度。納米涂層光開關通過波長捷變技術（1520-1620nm）優化光學路徑，結合低功耗光模塊設計適配車載電源系統，在某自動駕駛測試車中實現角度分辨率提升至0.1°，同時功耗降低40%。該技術突破推動激光雷達向小型化、高精度演進，為特種光學系統提供了新的技術范式。

核心價值總結：納米涂層光開關通過材料創(chuàng )新，在通信網絡(luò )、能源互聯網、特種領域實現"低功耗+高可靠性"雙重突破，其市場規模隨5G部署、智能電網升級及自動駕駛普及持續擴張，成為光電子器件升級的關鍵方向。

行業趨勢與廣西科毅的技術布局

當前光開關行業呈現智能化、高集成度發展趨勢，受5G、數據中心及AI驅動需求激增，但國際廠商（Finisar、Lumentum等）主導市場，高端光開關國產化率低，核心技術存在進口依賴。在此背景下，廣西科毅以現有MEMS/機械式光開關技術積累為基礎，聯合高校推進納米涂層國產化方案，突破行業痛點。

研發突破：唐欣文博士團隊重點攻關GSST材料晶化不均難題，已申請3項相關專利，同步開發聚吡咯納米粒子陣列材料。

聚吡咯納米粒子陣列的AFM高度圖

該材料研發已進入中試階段，預計2026年推出原型產品，為納米涂層光開關國產化奠定基礎。

公司技術布局覆蓋多系列光開關產品，包括MEMS光開關矩陣（4×4、1×16等）、磁光固態光開關及保偏系列，波長范圍400~1670nm，滿足光傳輸、測試等多場景需求。通過碳中和設計（100%光伏綠電、95%材料回收），產品碳足跡低至0.6kgCO?e/臺，較行業平均水平降低50%，彰顯研發實力與綠色技術優勢。

納米涂層技術引領光通信產業升級

以“技術創(chuàng )新驅動產業變革”為核心，納米涂層技術通過材料體系（硫系相變材料GSST、VO?-金納米復合結構）、微納加工工藝（200納米尺寸控制、三維圖形操控）及性能指標（THz級響應、低功耗、微型化）的突破，顛覆傳統光開關瓶頸，推動光通信產業向高速化、高密度、低功耗升級。<highlight>廣西科毅作為國家高新技術企業，從MEMS光開關到納米涂層技術持續突破“卡脖子”難題，以3000+平米生產基地與200+進口設備支撐技術產業化，助力5G、數據中心等領域應用落地。
