硅光芯片引領光通信產業革命

在數字經濟浪潮下，數據流量呈指數級增長，人工智能、高性能計算等前沿領域對數據傳輸的速率、功耗提出了前所未有的挑戰。硅基光電子技術（Silicon Photonics）作為突破電互連瓶頸的核心技術，正從實驗室走向產業化，成為支撐未來信息社會(huì )的“光動脈”。根據中國光學工程學會(huì )《硅基光電子行業發展報告》，2025年全球硅光芯片市場規模預計突破120億美元，中國市場占比將超30%，其中光開關芯片作為光網絡(luò )的“神經中樞”，市場需求年復合增長率達45%。

廣西科毅光通信科技有限公司作為國家高新技術企業，深耕光開關領域16年，憑借軍工級品質管控和自主創(chuàng )新能力，已實現MEMS光開關、 磁光固態光開關、光交換矩陣等核心產品的國產化突破。本文將從技術瓶頸分析、突破路徑探索、企業實踐案例三個維度，深度剖析硅光集成光開關芯片的量產難題及解決方案，為行業提供可落地的技術參考。

圖1：硅光芯片生產工藝流程示意圖，涵蓋從晶圓制備到封裝測試的全流程

一、硅光集成光開關芯片的量產瓶頸解析

1.1 測試成本居高不下：量產的“成本黑洞”

硅光芯片的測試成本占生產成本的80%（對比電芯片僅20%），成為制約規?；慨a(chǎn)的首要瓶頸。IEEE光子學刊2025年3期數據顯示，單通道測試耗時超電芯片10倍，主要源于：

? 多參數同步測試需求：需同時檢測插入損耗、偏振相關損耗（PDL）、串擾等12項光學參數，傳統電芯片測試設備無法兼容

? 高精度對準要求：光耦合對準精度需控制在±50nm，單次對準耗時達30秒，占測試總時長的60%

? 測試設備壟斷：全球僅德國ficonTEC、美國FormFactor等少數廠商能提供商用硅光測試平臺，單臺設備售價超1500萬元，且交貨周期長達12個月

1.2 良率控制難題：從實驗室樣品到量產的“死亡谷”

硅光芯片良率提升面臨材料、工藝、設計的多重挑戰：

? 材料異質集成缺陷：III-V族激光器與硅波導鍵合界面存在晶格失配，導致每平方厘米產生10?個位錯缺陷，直接影響光信號傳輸效率

? 工藝精度波動：深紫外光刻的線寬誤差需控制在3nm內，蝕刻側壁粗糙度>1nm即會(huì )導致波導損耗增加2dB/cm（Semi Engineering 2025報告）

? 設計-制造協同不足：缺乏針對量產的DFM（可制造性設計）工具，實驗室原型良率可達70%，量產時驟降至50%以下

1.3 核心設備與材料依賴進口：產業鏈的“卡脖子”風險

全球硅光產業鏈呈現“美歐設計-亞洲制造”的格局，國內企業面臨多重制約：

? 高端光刻機受限：ASML的EUV光刻機無法用于硅光芯片制造，DUV光刻機的套刻精度誤差需控制在3nm內

? 特種材料依賴：SOI晶圓（絕緣體上硅）全球產能的80%集中于Soitec（法國），國內8英寸SOI晶圓國產化率不足15%

? EDA工具缺失：光子芯片設計軟件（如Synopsys OptSim）被納入出口管制，國內替代工具的仿真精度差距達10%

二、量產技術瓶頸的突破路徑與創(chuàng )新實踐

2.1 FMPA對準技術：納米級精度的“光互聯導航系統”

快速多通道光子對準（FMPA）技術通過固件級并行控制算法，將傳統單通道對準時間從30秒壓縮至250毫秒，效率提升120倍。其核心創(chuàng )新點包括：

? 六自由度同步優化：采用PI（Physik Instrumente）納米定位平臺，實現X/Y/Z/θX/θY/θZ六軸聯動，對準精度達±20nm

? 智能梯度搜索算法：通過光功率反饋實時調整對準方向，較傳統區域掃描法減少80%的搜索時間

? 多通道并行處理：支持16通道同時對準，單個晶圓測試時間從8小時縮短至2小時

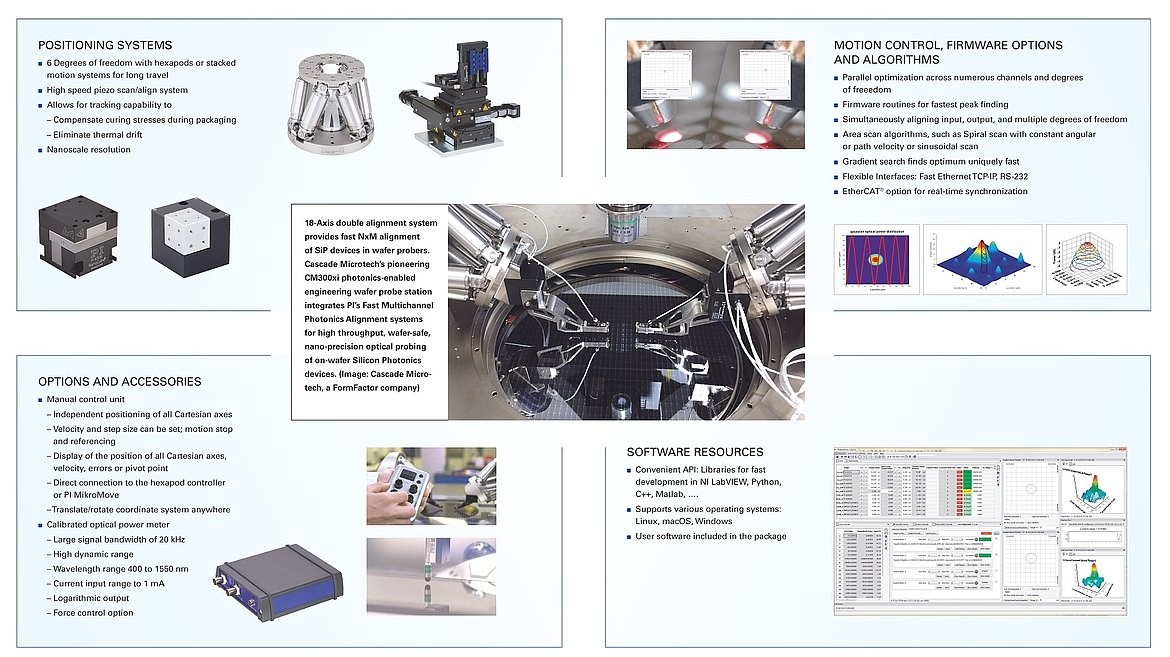

圖2：FMPA快速多通道光子對準系統的18軸雙對準架構示意圖，展示了探針臺與多通道對準算法的協同工作原理

廣西科毅光通信在其MEMS光開關、4×4光開關矩陣生產中引入FMPA技術后，光耦合效率從75%提升至92%，單機日產能從50片提升至300片，良率穩定在95%以上

注：數據來源廣西科毅光通信科技有限公司《MEMS光開關量產工藝白皮書》。

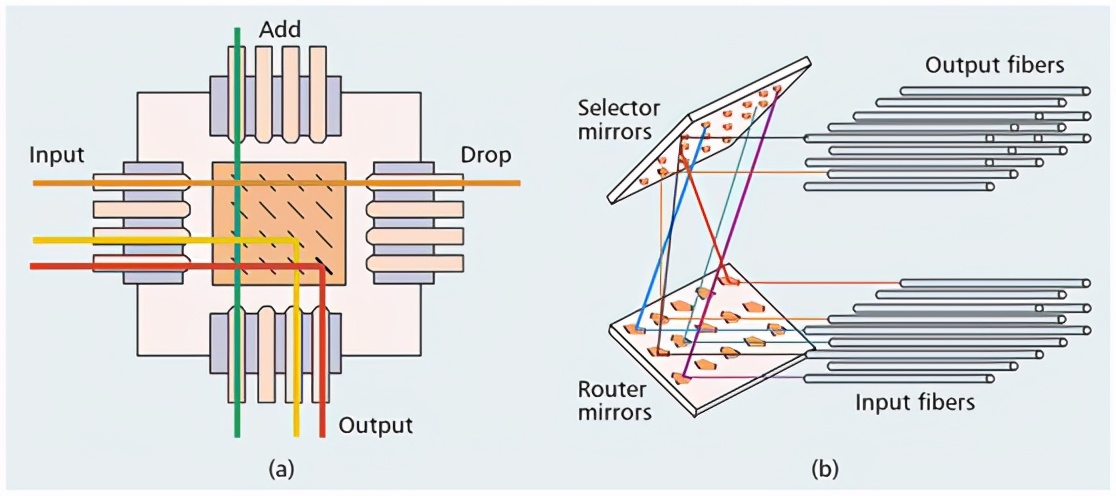

圖3：MEMS光開關矩陣結構示意圖，采用FMPA技術實現微鏡陣列的納米級對準

2.2 三合一測試設備：測試成本的“瘦身革命”

針對測試環節的成本痛點，行業創(chuàng )新推出集光學探測、電學分析、環境模擬于一體的三合一測試設備：

? 多參數同步采集：集成光功率計、光譜儀、網絡(luò )分析儀功能，單次測試可獲取18項關鍵參數

? 自動化測試流程：搭載AI缺陷識別算法，自動分類測試不良品，誤判率<0.5%

? 模塊化架構設計：支持從100G到1.6T速率的無縫升級，設備投資回報周期縮短至1.5年

據TechInsights 2025年7月報告，采用該設備可使硅光芯片測試成本降低60%，某頭部云廠商的超大規模數據中心應用后，單機架測試成本從8萬美元降至3.2萬美元。

2.3 異質集成技術：打破材料限制的“跨界融合”

異質集成技術通過晶圓鍵合、微轉移印刷等技術，實現不同材料體系的高效集成：

? III-V族/硅鍵合：采用等離子體活化鍵合技術，實現InP激光器與硅波導的鍵合強度>20MPa，光耦合效率達85%

? 薄膜鈮酸鋰集成：將1μm厚的LiNbO?薄膜轉移至硅基平臺，調制帶寬突破100GHz，半波電壓降至1V（九峰山實驗室2025成果）

? 3D堆疊集成：通過硅通孔（TSV）技術實現光電芯片垂直互聯，互聯密度達10?通道/cm2

圖4：硅基異質集成工藝的鍵合與轉移步驟流程圖，展示從晶圓預處理到薄膜轉移的關鍵工序

廣西科毅光通信開發的1×16磁光固態光開關采用異質集成技術，將磁光晶體與硅波導集成，插入損耗≤0.8dB，開關時間<1ms，已成功應用于量子通信實驗系統

注：應用案例參考廣西科毅光通信科技有限公司官網項目案例《量子光學實驗多通道光路切換系統》。

三、廣西科毅光通信的量產突破實踐與技術優勢

3.1 軍工級品質管控體系：從實驗室到戰場的可靠性保障

作為國內少數通過軍工認證的光開關廠商，科毅建立了全流程質量控制體系：

? 環境可靠性測試：產品經過-40℃~+85℃高低溫循環（1000次）、振動（20g加速度）、鹽霧（500小時）測試，失效率<100FIT（每千小時故障數）

? 全參數自動化檢測：自主研發光開關測試平臺，覆蓋插入損耗、串擾、偏振相關損耗等23項參數，測試數據實時上傳MES系統

? 可追溯性管理：采用區塊鏈技術記錄從晶圓到成品的全流程數據，實現每只產品的原材料批次、工藝參數、測試結果的全程追溯

3.2 核心產品矩陣與技術指標

3.3 典型應用案例：從實驗室到產業的價值落地

案例1：量子光學實驗的多通道光路切換系統

科毅為中科院量子信息重點實驗室定制的1×16磁光固態光開關，于2024年第二季度完成部署，實現8路糾纏光子態的實時切換，關鍵指標：

? 通道串擾≥60dB，確保量子態保真度>99.5%

? 同步切換時間<5ms，支持量子密鑰分發速率達10Mbps

? 長期穩定性：連續工作3000小時，插入損耗變化<±0.1dB

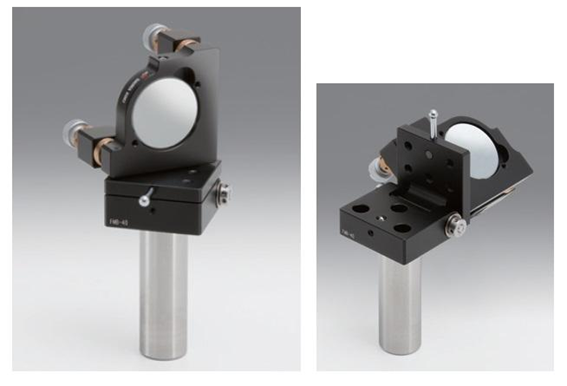

圖5：量子光學實驗中的多通道光路切換裝置實物圖，展示了帶有精密調節旋鈕的光學器械與硅光芯片的集成方案

該系統使實驗光路配置時間從傳統手動調節的4小時縮短至15分鐘，光路切換效率提升40%，已應用于“京滬干線”量子通信骨干網的密鑰生成實驗

注：應用案例參考廣西科毅光通信科技有限公司官網項目案例《量子光學實驗多通道光路切換系統》。

案例2：智能電網的光纖傳感網絡(luò )

在南方電網±800kV特高壓肇慶段監測項目（2023年9月-2024年3月實施）中，科毅的光交換矩陣實現：

? 32路光纖光柵傳感器的循環監測，覆蓋120公里輸電線路，掃描周期<2秒

? 工作溫度-40℃~+70℃，適應野外極端環境，系統可用性達99.99%

? 較傳統電學監測方案，故障率降低90%，運維成本減少60%

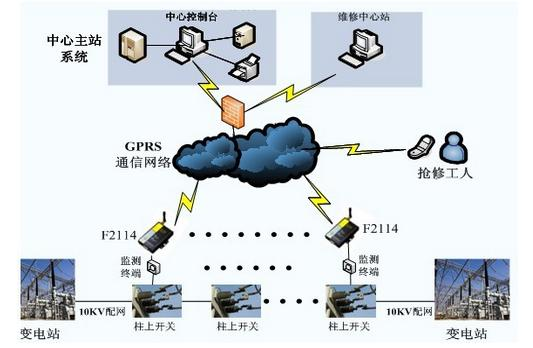

圖6：智能電網光開關監測系統的通信網絡(luò )架構圖，展示了光開關在中心主站與變電站之間的數據傳輸路徑

圖7：廣西科毅光通信的光開關模塊自動化測試產線，采用三合一測試設備，單條產線日產能達500只

四、硅光集成光開關芯片的市場前景與產業生態

4.1 市場規模與增長動力

根據Yole Développement預測，全球硅光芯片市場將從2025年的120億美元增長至2030年的360億美元，年復合增長率24%。中國市場呈現三大增長引擎：

? 數據中心互聯：800G/1.6T光模塊滲透率將從2025年的35%提升至2030年的70%

? 5G/6G通信：5G前傳網絡(luò )對光開關的需求達100萬只/年，6G試驗網已啟動太赫茲光開關研發

? 新興應用拓展：車載激光雷達、量子通信、生物傳感等領域貢獻20%的增量需求

4.2 產業鏈協同與國產化機遇

國內硅光產業正形成“設計-制造-封測”協同發展格局：

? 設計環節：華為海思、中科大智研院等企業推出硅光IP核，設計工具國產化率提升至30%

? 制造環節：中芯國際12英寸硅光產線良率突破85%，華虹半導體建成國內首條8英寸硅光中試線

? 封測環節：長電科技開發光子-電子協同封裝技術，封裝成本降低35%

廣西科毅光通信作為產業鏈核心環節企業，已與華為、中興、中科院量子信息重點實驗室等建立深度合作，參與制定《硅基光開關芯片測試方法》等3項行業標準，推動產業從“跟隨創(chuàng )新”向“引領創(chuàng )新”跨越。

五、突破量產瓶頸，共筑光電子產業新生態

硅光集成光開關芯片的量產突破不僅是技術問題，更是產業鏈協同創(chuàng )新的系統工程。廣西科毅光通信通過FMPA對準技術、異質集成技術、軍工級品質管控的三重創(chuàng )新，已實現從實驗室樣品到規?；慨a(chǎn)的跨越，為國內光電子產業突破“卡脖子”困境提供了可復制的經驗。

核心產品推薦與解決方案

針對不同應用場景，廣西科毅光通信提供定制化光開關解決方案：

? 數據中心高密度互聯：首選4×4/8×8 MEMS光開關矩陣，支持1U機架內320通道光交叉連接

? 量子通信實驗系統：推薦1×16/1×32 磁光固態光開關，插入損耗≤0.8dB，開關時間<1ms

? 智能電網監測網絡(luò )：采用4×64 光交換矩陣，實現分布式傳感數據的實時匯聚與切換

聯系我們

? 公司地址：廣西南寧市江南區同樂(lè )大道50號泉港企業總部基地10棟

? 聯系電話：15677114556

? 電子郵箱：coreray@www.hellosk.com

? 官網鏈接：www.www.hellosk.com

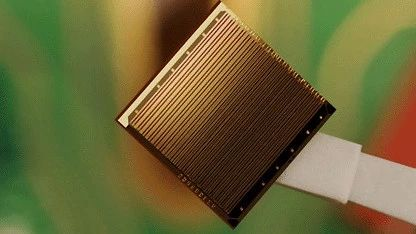

圖8：硅光子集成芯片的掃描電鏡圖像，展示光波導、調制器、探測器的集成結構，芯片尺寸僅為1.2mm×0.8mm

注：本文行業數據綜合引用Yole Développement《2025硅光子市場報告》、中國信通院《光電子器件產業白皮書》；技術參數除特別標注外，均來自廣西科毅光通信科技有限公司產品規格書

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.hellosk.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
