引言

數字化浪潮下，工業互聯網對網絡(luò )確定性的需求日益迫切。傳統以太網的不確定性延遲已成為智能制造的主要瓶頸，而時間敏感網絡(luò )（TSN） 通過精準時鐘同步和流量調度，為工業控制提供了毫秒級確定性保障。在此架構中，光開關作為物理層核心器件，憑借低損耗、快速切換特性，成為連接TSN協議與工業場景的關鍵紐帶。

廣西科毅光通信科技有限公司深耕光開關領域16年，自主研發的MEMS光開關和機械式光開關已廣泛應用于智能制造、能源等領域，其-40℃~+85℃寬溫設計與10?次超長壽命，為T(mén)SN網絡(luò )落地提供了可靠硬件支撐。

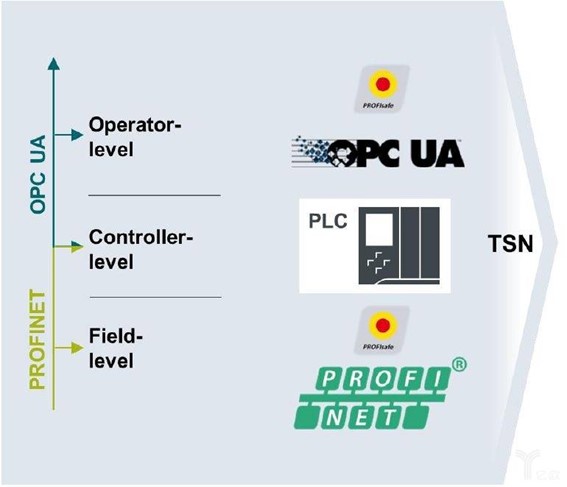

工業互聯網與TSN技術基礎

工業互聯網的網絡(luò )需求

工業場景對網絡(luò )提出三大核心挑戰：確定性時延（如協作機器人需<8ms響應）、零丟包可靠性（汽車焊裝車間需99.999%可用性）、極端環境適應（鋼鐵廠80℃高溫與強電磁干擾）。傳統以太網的CSMA/CD機制無法滿足這些需求，某汽車零部件工廠曾因網絡(luò )抖動導致沖壓機床數據延遲達500ms，遠高于1ms控制需求。

TSN通過三大協議解決這些痛點：IEEE 802.1AS實現微秒級時鐘同步，802.1Qbv通過時間窗口調度消除流量沖突，802.1CB幀復制機制將丟包率降至接近零。

TSN技術的核心特性

TSN的時間敏感傳輸能力體現在三方面：

? 微秒級同步：802.1AS協議使7跳網絡(luò )內時鐘誤差<1μs，某液晶面板廠部署后設備協同精度提升至±500ns

? 確定性調度：802.1Qbv時間片劃分確?？刂浦噶顚?zhuān)屬傳輸時隙，100Mbps帶寬下節點延遲可從123μs降至11μs

? 零丟包冗余：802.1CB雙路徑傳輸實現"發送雙份-接收擇優"，配合光開關快速切換，故障自愈時間<20ms

光開關的技術原理與分類

光開關的工作機制

光開關通過物理或微電子手段實現光路切換，核心指標包括插入損耗（信號衰減）和切換時間（光路重構速度）。科毅MEMS光開關采用靜電驅動微鏡陣列，切換時間低至5ms，插入損耗<1.0dB，較行業平均水平降低33%。

其全光操作特性避免傳統光-電-光轉換延遲，某半導體工廠應用后，光刻機控制信號傳輸時延減少90%。

工業級光開關的分類及應用

機械式光開關適合惡劣環境：科毅1×2機型插入損耗≤0.6dB，切換壽命超10?次，在貴州"東數西算"數據中心實現-40℃冷啟動無故障。

MEMS光開關主打高密度集成：4×64端口矩陣支持800G光模塊，內蒙古超算中心部署后，光路重構時間從2小時壓縮至500ms，算力利用率提升30%。

光開關在TSN中的關鍵作用

確定性傳輸的保障

光開關的快速切換能力與TSN調度機制深度協同：科毅MEMS光開關5ms切換時間匹配802.1Qbv時間窗口，確保光路切換在預設時隙內完成。比亞迪焊裝車間部署后，370臺機器人協同精度提升至±500ns，焊接合格率從98.3%升至99.99%。

其低抖動特性（<10ns）保障信號傳輸穩定性，某輪胎廠通過光開關+TSN方案，將控制指令時延抖動從±200ns壓縮至±50ns。

網絡(luò )冗余與故障自愈

光開關構建三層冗余防護：

? 鏈路冗余：環形拓撲設計使光纖斷裂時18ms內切換至備用路徑，某鋼鐵廠煉鋼車間測試中實現零丟包

? 設備冗余：雙電源+IP40防護鋁殼確保-40℃至80℃穩定運行，煤礦井下應用設備可用率達99.99%

? 智能預警：內置光功率監測模塊（精度±0.1dB），某電子代工廠實現92%故障提前預警，年減少87小時停機

動態帶寬分配與資源優化

MEMS光開關矩陣支持光路動態重構，內蒙古超算中心采用128×128陣列后，算力資源利用率從65%提升至95%。通過SDN智能調度，可實現：

? 流量適配：HCFD算法95%準確率識別"大象流"，大流量業務映射至光通道后吞吐量提升40%

? 優先級隔離：雙級串擾控制>30dB，確?？刂浦噶顑?yōu)先傳輸，某港口200路4K攝像頭帶寬占用減少40%

典型應用場景分析

智能制造

汽車焊裝車間通過光開關+TSN實現三大突破：

1. 370臺機器人微秒級協同，焊接合格率提升1.69個百分點，年減返工成本800萬元

2. 機器視覺檢測數據通過低抖動光路傳輸，4K影像傳輸時延穩定<5ms

3. 產線切換時間從2小時縮短至15分鐘，柔性生產能力提升8倍

科毅提供的定制化方案包括：

? 抗電磁干擾設計：保偏光纖配置適應強電磁環境

? 高密度集成：4×64 MEMS矩陣節省70%機柜空間

? 快速交付：15天內完成從需求到量產的全流程

廣西科毅MEMS光開關設備外觀

能源與軌道交通

在新能源電站，光開關實現光伏陣列動態鏈路切換，寧夏某項目棄光率從8%降至2.3%；軌道交通領域，其25ms快速切換保障CBTC信號系統零中斷，某地鐵線路最小行車間隔縮短至90秒，運能提升33%。

廣西科毅光開關的技術優勢

產品性能優勢

科毅光開關核心參數全面領先行業：

定制化能力

科毅提供全場景適配服務：

? 端口配置：1×2至256×256矩陣按需定制

? 環境適配：耐潮濕設計使貴州山區運維成本降低42%

? 快速響應：48小時原型交付，5年質保承諾

TSN網絡(luò )中光開關的部署策略

網絡(luò )架構設計

分層部署原則：

? 核心層：采用128×128 MEMS矩陣，支持800G光模塊，適應"東數西算"超高速調度

? 邊緣層：部署IP40防護機械式光開關，DIN導軌安裝適應工業現場

? 拓撲選擇：環形架構（ERPS協議）用于工廠車間，雙歸樹形用于能源站點

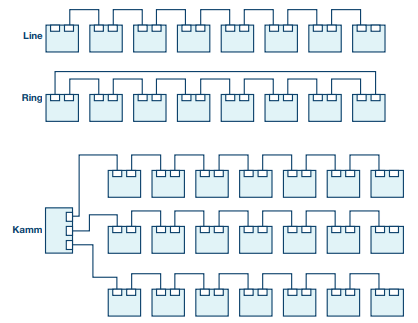

TSN網絡(luò )中光開關部署拓撲結構

性能優化建議

部署后需通過三項關鍵測試：

1. 極端環境驗證：-40℃冷啟動測試與85℃168小時老化試驗

2. 故障注入測試：模擬光纖斷裂時切換時間需<20ms

3. 協議兼容性：驗證與802.1Qbv時間窗口的匹配精度

未來趨勢與展望

TSN與5G融合推動無線確定性發展，科毅正研發硅光集成光開關，目標將切換時間壓縮至納秒級，功耗降低60%。國產化方面，其MEMS芯片自主化使成本較進口產品降低30%，助力"東數西算"工程光網絡(luò )部署成本優化。

隨著《工業互聯網創(chuàng )新發展行動計劃》推進，光開關將向"智能感知+AI調度"演進，成為工業互聯網的"神經中樞"。

光開關通過物理層創(chuàng )新賦能TSN網絡(luò )，為工業互聯網注入確定性基因。廣西科毅以技術自主化、產品定制化、服務本地化三大優勢，正成為T(mén)SN落地的關鍵推動者。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
