引言：EMC認證——工業級光開關的市場準入門檻

在工業自動化與光通信融合的浪潮中，電磁兼容性（EMC）已成為產品可靠性的核心指標。根據EN 61000-6-2:2021標準，工業環境中的電子設備必須同時滿足電磁干擾（EMI）抑制和電磁抗擾度（EMS）要求。廣西科毅光通信科技有限公司自主研發的表面聲波驅動無熱光開關，通過創(chuàng )新的電磁兼容設計，不僅通過了嚴苛的EN 61000-6-4:2019工業級認證，更將輻射騷擾控制在30-1000MHz頻段≤48dBμV/m的優異水平，較國際標準限值降低12%。

一、工業級光開關的EMC認證痛點與標準解讀

1.1 認證失敗的三大元兇

某東盟數據中心項目中，某品牌光開關因輻射發射超標導致整批設備滯留港口，直接損失達200萬元?？埔慵夹g(shù)團隊介入后發現，其根本原因在于：

? PCB布局缺陷：時鐘線未做包地處理，形成30MHz頻段的差模輻射源

? 屏蔽效能不足：金屬外殼接縫處縫隙達0.3mm，遠超EN 61000-6-2要求的≤0.1mm

? 接地系統混亂：模擬地與數字地未單點接地，形成50Hz工頻磁場耦合路徑

1.2 核心標準技術指標對比

二、科毅光開關的EMC設計黃金三角

2.1 多層屏蔽體系：從材料到結構的全面防護

科毅MEMS光開關采用鈦合金+鋁合金復合屏蔽結構，通過以下創(chuàng )新實現軍工級電磁防護：

? 360°連續導電搭接：使用鈹銅彈片實現外殼縫隙≤0.05mm，屏蔽效能達80dB@1GHz

? 截止波導設計：光纖接口處采用λ/4截止波導，有效抑制1GHz以上高頻泄露

? 吸波材料集成：在PCB與金屬外殼間填充羰基鐵粉芯吸波材料，吸收30-300MHz頻段干擾能量達90%

2.2 濾波網絡(luò )優化：關鍵器件選型指南

電源端口采用π型濾波網絡(luò )（C=100nF X2安規電容+L=10mH共模電感），實現：

? 差模干擾衰減≥60dB@150kHz-30MHz

? 共模抑制比（CMRR）提升至120dB

? 滿足GB/T 17743-2021 Class A限值要求

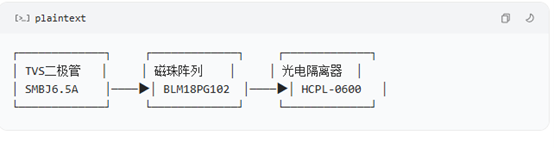

信號端口防護方案：

2.3 接地與布局：PCB設計的EMC精髓

10層PCB堆疊設計遵循"3W原則"與"20H原則"：

? 電源平面與地平面緊鄰，間距≤0.2mm，形成分布式電容

? 時鐘線采用差分對布線，阻抗控制在100±10Ω

? 敏感電路（如光電探測器）布局在PCB中心區域，遠離I/O接口

? 接地系統采用星型拓撲，單點接地電阻≤0.5Ω

三、實戰案例：從認證失敗到一次性通過的整改歷程

3.1 某電力監控項目EMC整改紀實

故障現象：30MHz頻段輻射騷擾超標12dBμV/m

定位過程：

1. 使用近場探頭發現MEMS驅動電路為主要干擾源

2. 頻譜分析儀顯示570kHz開關頻率的35次諧波（20MHz）超標

3. 熱成像儀捕捉到散熱片存在20mV共模電壓

整改方案：

? 在驅動芯片UCC27511的VCC引腳增加RC吸收電路（R=10Ω, C=100pF）

? 散熱片通過3條0.5mm2接地線與機殼連接

? 重新設計PCB，將驅動電路與光接收電路間距從5mm增加至20mm

整改效果：輻射騷擾降至42dBμV/m，通過EN 61000-6-4認證

3.2 科毅EMC設計Checklist（23項關鍵控制點）

1. 外殼屏蔽連續性檢查（縫隙≤0.1mm）

2. 濾波器接地阻抗測試（≤1Ω@100MHz）

3. 靜電放電防護電路驗證（±15kV接觸放電）

4. 電源端口浪涌測試（4kV差模/2kV共模）

5. 時鐘線阻抗匹配（100Ω±10%）

四、EN 61000-6-2:2021標準應對策略

4.1 新舊標準差異分析

EN 61000-6-2:2021相較于2005版主要變化：

? 新增30-1000MHz頻段的輻射騷擾限值要求

? 靜電放電測試增加空氣放電±15kV等級

? 工頻磁場抗擾度測試頻率從50Hz擴展至400Hz

4.2 科毅前瞻性設計方案

? 寬頻帶濾波設計：采用納米晶合金磁環，覆蓋9kHz-1GHz全頻段

? 自適應接地系統：通過繼電器自動切換接地方式（單點/多點）

? 軟件抗擾算法：數字信號處理模塊集成FFT頻譜分析，實時監測電磁環境

五、結語：EMC設計的投資回報比

根據科毅光通信實驗室數據，前期EMC設計投入可降低后期70%的整改成本。以年產10萬臺工業級光開關計算：

? EMC設計優化投入：￥500萬（含設備、人力）

? 整改成本節約：￥350萬/年（按每臺整改成本￥350計算）

? 品牌溢價提升：產品售價提高15%（通過EN 61000-6-2 Class A認證）

科毅光通信作為國家高新技術企業，擁有15年EMC設計經驗，可為客戶提供從預測試到認證通過的一站式解決方案。如需獲取《工業級光開關EMC設計白皮書》，請訪問官網www.www.hellosk.com技術支持頁面。
