一、引言：MEMS光開關在高端領域的應用需求

隨著光通信技術的不斷發展，光開關作為實現光路動態重構的核心器件，在光纖通信、數據中心、工業自動化以及航空航天等領域中發揮著重要作用。其中，MEMS（Micro-Electro-Mechanical System）光開關因其響應速度快、體積小、功耗低等優點，成為近年來的研究熱點。

然而，在航空航天、軍事裝備等極端環境下，光開關不僅要具備良好的光學性能，還需承受高強度的機械沖擊和復雜振動。因此，評估其在宇航級沖擊振動條件下的穩定性和可靠性，是衡量其是否適用于高可靠性場景的關鍵指標。

基于《MEMS光開關抗宇航級沖擊振動能力》研究成果，結合廣西科毅光通信科技有限公司（以下簡稱“科毅光”）在光通信器件領域的研發經驗，深入分析MEMS光開關的結構設計、力學仿真、實驗驗證等內容，并探討其在高端應用場景中的技術優勢和發展前景。

二、MEMS光開關的基本原理與結構設計

1. MEMS光開關的工作原理

MEMS光開關利用微型可動鏡面控制光信號的傳輸路徑。通過靜電驅動或其他方式使微鏡發生偏轉，從而將輸入光束引導至不同的輸出端口，實現光路切換功能。其典型結構包括：

l  光纖準直器陣列；

l  可控微鏡片；

l  TO封裝外殼；

l  驅動電路模塊。

2. 結構優化設計

為提高其在極端環境下的穩定性，科毅光采用對稱扭臂梁結構作為微鏡支撐系統。該結構具有以下特點：

l  對稱性設計可有效減少因不對稱應力造成的形變；

l  扭臂梁材料選用單晶硅，具有優異的強度和疲勞壽命；

l  微鏡表面鍍有高反射率涂層，提升光學效率。

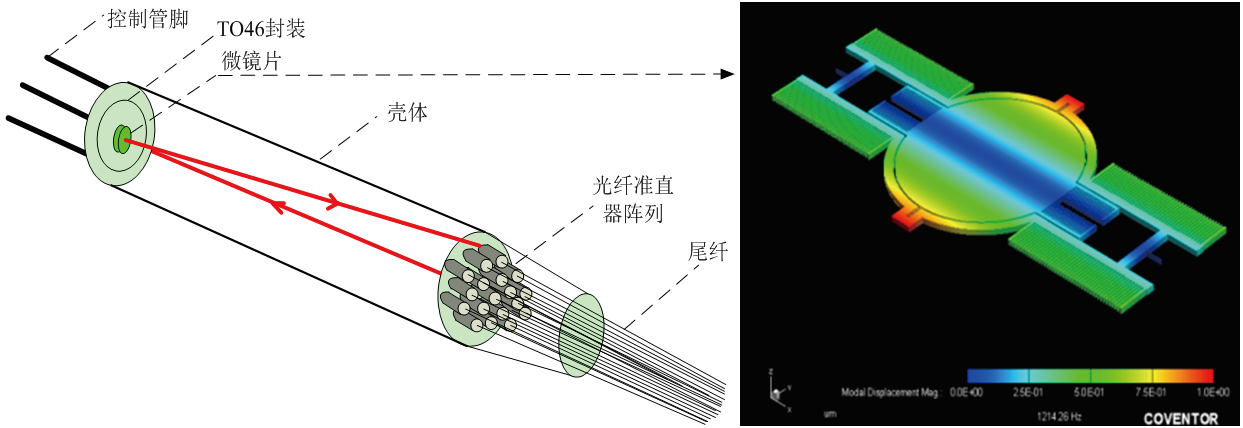

圖1：MEMS光開關結構示意圖

三、抗沖擊振動能力的仿真分析

1. 沖擊載荷建模

為了模擬宇航環境中可能遇到的沖擊條件，研究團隊采用了ANSYS有限元仿真軟件，建立了MEMS光開關的三維力學模型。設定的沖擊參數如下：

l  沖擊加速度：1000G；

l  持續時間：0.5ms；

l  方向：垂直作用于微鏡平面。

2. 應力與形變分析

仿真結果顯示，在1000G沖擊作用下，MEMS光開關的主要受力集中在扭臂梁部位，最大應力值為418.99MPa，遠低于單晶硅材料的斷裂極限（約7000MPa）。同時，最大形變量?jì)H為38.7μm，未造成結構性破壞。

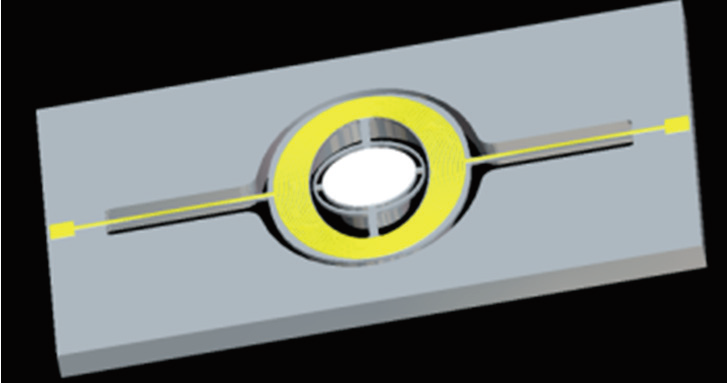

圖2：力學分析模型圖

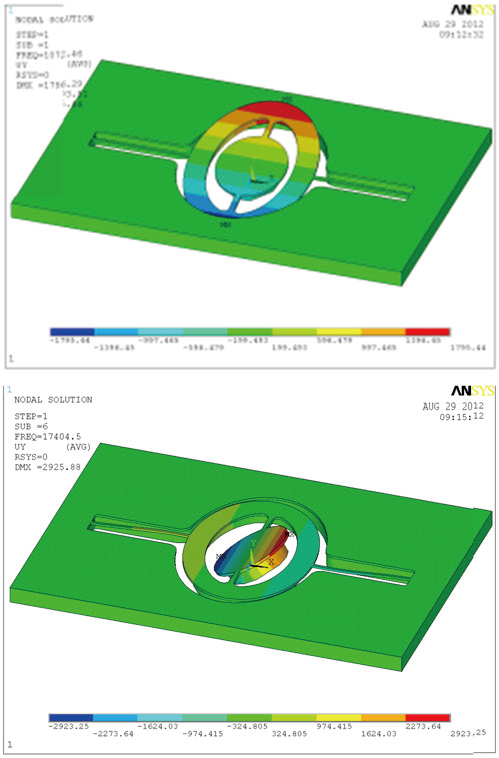

圖3：沖擊仿真模型圖

四、實驗驗證與性能測試

1. 實驗設置

為了進一步驗證理論分析結果，研究團隊進行了實際沖擊與振動測試。測試條件如下：

l  沖擊等級：1000G；

l  隨機振動頻率范圍：10Hz~2000Hz；

l  測試樣本數量：10個；

l  環境溫度：常溫無減震保護。

2. 性能變化對比

通過對沖擊前后樣品的插入損耗進行測量，發現其變化量小于0.05dB，符合MIL-STD-810G標準要求。此外，在連續10次沖擊后，器件仍能保持正常工作狀態，未出現功能失效或顯著性能下降。

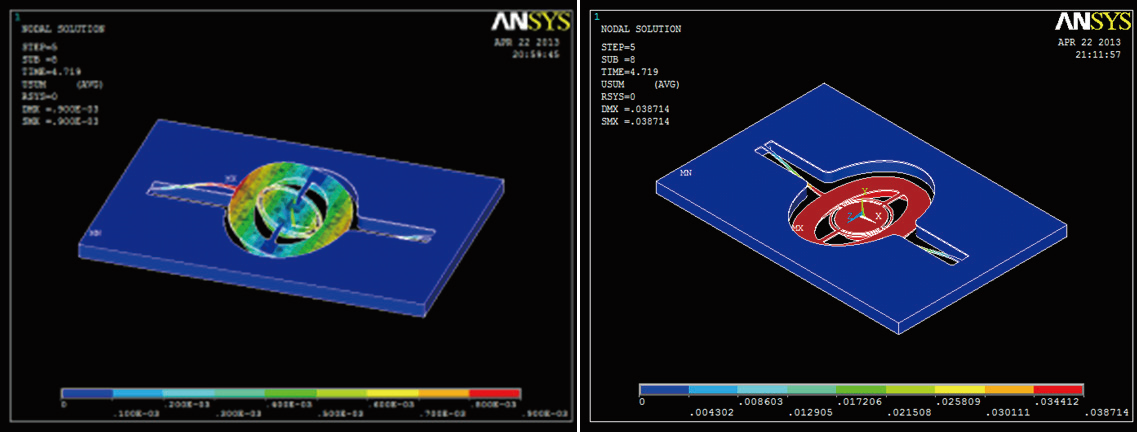

圖4：沖擊仿真結果圖

圖5：試驗驗證現場圖

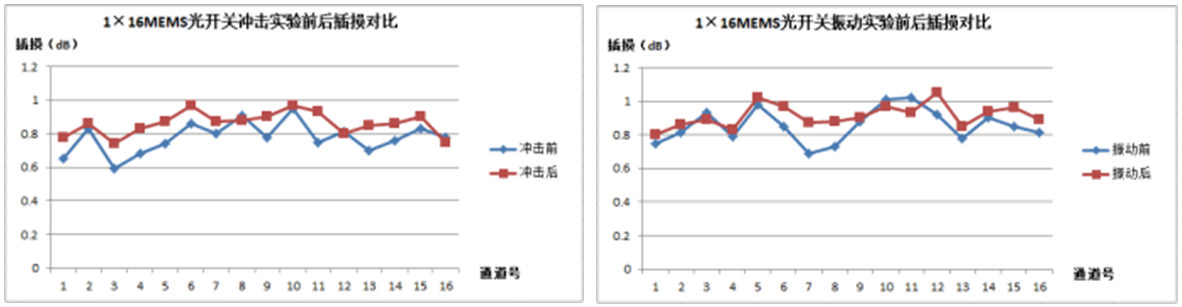

圖5：插損對比圖

五、廣西科毅光通信科技有限公司的技術優勢

作為一家專注于光通信技術研發與生產的高新技術企業，廣西科毅光通信科技有限公司始終致力于推動MEMS光開關、磁光開關等核心光器件的國產化進程。

1. 技術研發實力

l  擁有一支由博士、碩士組成的專業研發團隊；

l  自主掌握MEMS微鏡加工、封裝測試、驅動控制等多項核心技術；

l  與航天科研機構合作，開展宇航級器件的聯合攻關。

2. 產品系列齊全

公司提供從1×1到1×16等多種規格的MEMS光開關產品，滿足不同客戶的需求。所有產品均通過嚴格的環境適應性測試，確保在高溫、低溫、高濕、振動等復雜條件下穩定運行。

3. 行業應用廣泛

l  航空航天：用于衛星通信、遙測遙控系統；

l  軍工電子：應用于雷達、導航、無人飛行器；

l  數據中心：支持高速光網絡(luò )的靈活配置；

l  工業激光：實現激光能量的精確切換與管理。

MEMS光開關憑借其優良的光學性能和結構穩定性，已成為未來高端光通信系統的重要組成部分。特別是在航空航天、軍工等對器件可靠性要求極高的領域，其抗沖擊振動能力顯得尤為重要。

廣西科毅光通信科技有限公司將持續加大研發投入，優化產品性能，推出更多適應極端環境的光通信解決方案，助力中國光通信產業高質量發展。

歡迎訪問我們的官方網站【www.www.hellosk.com】，了解更多關于MEMS光開關、磁光開關、光通信模塊的產品信息與技術資料。如有定制化需求，歡迎隨時聯系我們的專業工程師團隊！
