在光通信技術快速發展的當下，偏振相關損耗（PDL）作為評估光器件性能的關鍵指標，其測量精度直接影響光通信系統的穩定性與可靠性。尤其對于光開關、耦合器等核心器件，精確的 PDL 測量是保障設備質量的重要環節。本文將深入解析影響 PDL 測量的關鍵因素，系統闡述誤差來源及優化方案，為光通信領域的測試工作提供專業指導。

一、PDL 的基本定義與測量原理

偏振相關損耗（PDL）是描述光器件在不同偏振態下傳輸損耗差異的重要參數，其定義為當被測器件（DUT）輸入光的偏振態在所有可能的偏振態間掃描時，通過 DUT 的最大輸出功率與最小輸出功率之比的分貝數，計算公式如下：

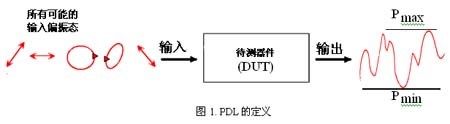

其中，P_max和P_min分別為最大和最小輸出功率。如圖 1 所示，當輸入偏振態遍歷所有可能狀態時，輸出功率會(huì )呈現周期性變化，通過捕捉功率極值即可計算 PDL 值。這一參數對于光開關、熔融拉錐耦合器等器件的性能評估具有決定性意義，直接關系到光信號傳輸的穩定性。

二、PDL 測量中的主要誤差來源分析

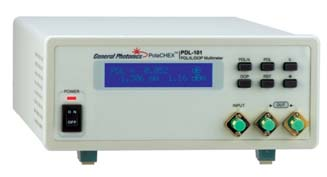

PDL 測量系統對環境擾動和設備參數變化極為敏感，即使采用高精度測量?jì)x器如 General Photonics 公司的 PDL-101 測試儀，若忽略誤差控制，仍可能導致測量結果出現較大偏差。以下從四個維度剖析主要誤差來源：

（一）光源波動引起的測量誤差

公式（1）清晰表明，PDL 測量結果直接依賴于輸出功率極值的準確性。若光源功率隨時間波動，會(huì )直接導致P_max和P_min測量值失真。實驗數據顯示，當光源短期穩定性低于 0.02dB 時，PDL 測量誤差可超過 5%。

除光源本身穩定性外，系統反射是另一重要干擾因素。測量鏈路中連接器、器件端面的反射光會(huì )反饋至激光器，引發輸出功率波動。即使光源配備內置隔離器，仍可能存在 - 40dB 以下的殘余反射，足以干擾精密測量。

（二）二次反射導致的干涉誤差

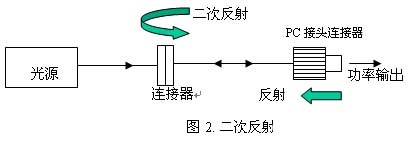

光信號在測量系統中傳播時，會(huì )發生多次反射現象。第一次反射光經另一器件再次反射后，會(huì )與主光束形成干涉，導致輸出功率波動。其數學模型如下：

其中，干涉項會(huì )隨相位差\phi變化而波動。實際測試中，當使用 PC 接頭（反射率 4%）與普通連接器（反射率 0.01%）組合時，功率波動可達 0.017dB，這對低 PDL 器件（如 0.1dB 級耦合器）的測量精度構成嚴重威脅。

（三）接頭與光纖引入的固有誤差

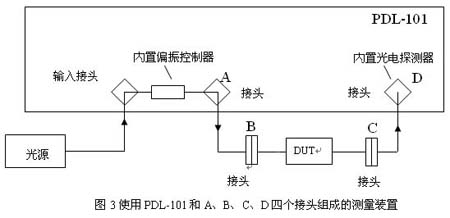

測量鏈路中的光纖和連接器本身存在一定 PDL 值，成為測量誤差的潛在來源。根據實驗數據，1m 單模光纖的 PDL 典型值小于 0.02dB，而 10km 單模光纖則可達 0.05dB。連接器的 PDL 特性差異更為顯著：APC 接頭的 PDL 值為 0.005-0.02dB，而未正確配對的 APC 接頭 PDL 可升至 0.06dB 以上。

光纖的機械擾動會(huì )加劇誤差。當光纖彎曲曲率半徑小于 30mm 時，PDL 值可增加 0.03-0.05dB；過度擠壓的連接器跳線 PDL 甚至可達 0.1dB，遠超儀器本身的測量誤差。

（四）PDL 矢量疊加效應

PDL 具有矢量特性，測量系統中各器件的 PDL 矢量會(huì )發生疊加?？?PDL 值隨矢量方向變化而波動，最大波動量為：

當待測器件 PDL 與連接器件 PDL 相當（如 0.1dB 級）時，相對誤差可超過 50%。這解釋了為何高精度測量中，連接器件的殘余 PDL 往往成為精度瓶頸。

三、PDL 測量誤差的系統優化方案

針對上述誤差來源，結合光通信測試實踐，可采用以下優化措施提升 PDL 測量精度：

（一）光源穩定性強化方案

1.      選用短期功率穩定度優于 0.01dB 的高精度光源，確保在整個測量周期內功率波動最小化。

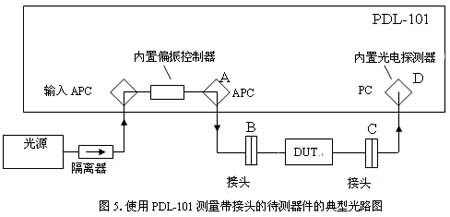

2.      在光源輸出端串聯高隔離度（≥60dB）光隔離器，有效阻斷反射光對激光器的干擾。推薦使用無尾纖設計的隔離器，減少額外反射點。

3.      光源與測量?jì)x器間的連接全部采用 APC 接頭，其回波損耗可達 60dB 以上，遠優于 PC 接頭的 40dB，大幅降低反射干擾。

（二）二次反射抑制技術

1.      構建低反射測量鏈路：關鍵節點全部采用 APC 接頭，使反射率降至 0.001% 以下，將二次反射引起的 PDL 波動控制在 0.0017dB 以?xún)取?

2.      采用短相干長度光源（相干長度＜10μm），利用光的非相干特性消除干涉效應，從根本上解決二次反射問題。

3.      在高反射風險區域（如 DUT 輸入端）涂抹折射率匹配膏，進一步降低反射系數。

（三）鏈路器件選型標準

1.      光纖跳線選擇：優先采用 PDL＜0.01dB 的高精度跳線，避免過度彎曲和擠壓，確保光纖曲率半徑≥50mm。

2.      連接器配置原則：輸入端使用 APC 接頭抑制反射，輸出端采用低 PDL 的 PC 接頭（0.005-0.02dB）連接探測器，形成最優配置。

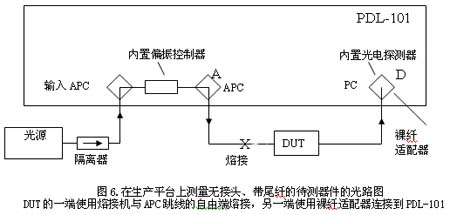

3.      特殊器件處理：對無連接器的尾纖器件采用熔接方式連接，減少接頭數量，熔接損耗控制在 0.02dB 以下。

（四）矢量疊加誤差控制

1.      當測量低 PDL 器件（＜0.1dB）時，確保連接器件總 PDL 不超過待測器件 PDL 的 1/5，將矢量疊加誤差控制在 20% 以?xún)取?

2.      固定測量鏈路布局，避免測試過程中光纖擾動導致 PDL 矢量方向變化，可采用光纖固定架穩定光路。

3.      定期校準連接器件的 PDL 值，建立器件 PDL 檔案，實現測量誤差的可追溯性。

四、高精度 PDL 測量系統搭建實例

以光開關 PDL 測量為例，推薦采用以下測試配置：

1.      光源：波長穩定度 ±0.01nm，功率穩定度 0.005dB/h，相干長度 5μm

2.      隔離器：隔離度≥60dB，PDL＜0.01dB

3.      連接器：輸入端 APC 接頭（回波損耗 60dB），輸出端 PC 接頭（PDL 0.01dB）

4.      跳線：1m 單模光纖跳線（PDL＜0.01dB）

5.      輔助設備：光纖固定架、折射率匹配膏、熔接機

該配置可實現 0.005dB 級的 PDL 測量精度，完全滿足光開關、耦合器等精密器件的測試需求。

五、測量操作規范與注意事項

1.      環境控制：保持測試環境穩定，溫度波動＜±1℃，避免強光直射和機械振動。

2.      預處理流程：測量前預熱光源 30 分鐘，確保功率輸出穩定；清潔所有連接器端面，去除灰塵和油污。

1.      操作要點：連接器件時避免過度旋緊，采用扭矩扳手控制力度（APC 接頭推薦扭矩 0.5N?m）；測試過程中禁止觸碰光纖鏈路。

2.      數據處理：每樣品測量 3 次取平均值，剔除異常值（偏差＞0.005dB），確保數據可靠性。

六、光通信器件 PDL 特性參考

不同光通信器件的 PDL 典型值范圍如下：

七、總結

PDL 測量精度的提升是一項系統工程，需要從光源特性、鏈路設計、器件選型到操作規范進行全面優化。在光通信技術向高速率、高密度發展的背景下，0.01dB 級的 PDL 測量精度已成為行業基本要求。
